Как устроен контейнер и за что его поднимают
Крупнотоннажный контейнер — стальная коробка стандартных размеров, рассчитанная на то, чтобы её перегружали краном с судна на берег, с берега на вагон или автомобиль и обратно десятки раз за срок службы. Поэтому у контейнера есть специальные точки для подъёма — угловые фитинги: литые стальные «кубики» с овальными отверстиями в каждом из восьми углов, четыре сверху и четыре снизу. Только за них контейнер и разрешается поднимать.
Обвязать контейнер стропами нельзя: стенки из гофрированного листа не рассчитаны на сжатие, а у груза нет других силовых точек. Для перегрузки используют одно из двух решений — траверсу-спредер, которая берёт контейнер за верхние фитинги, или комплект из траверсы, стропов и контейнерных крюков, которые цепляются за нижние фитинги.
Комплекты рассчитаны на контейнеры типов 1А (масса брутто 30 т), 1В (25 т), 1С (24 т) и 1D (10 т) по ГОСТ 18477-79, а также на 20-футовые (масса брутто 24 т) и 40-футовые (30 т) контейнеры по ISO 668-88. Самые распространённые сегодня — двадцатифутовые 1СС и сорокафутовые 1АА.
Способы подъёма контейнера
- За верхние фитинги. Рама размером с контейнер опускается на его крышу, поворотные замки входят в верхние фитинги и запираются. Нагрузка вертикальная, стропов у бортов нет, контейнеры можно ставить вплотную друг к другу. Так работают портовые спредеры и траверсы-спредеры.
- За нижние фитинги. К нижним фитингам крепят крюки на стропах, которые поднимаются вдоль торцов к траверсе над контейнером. Траверса нужна, чтобы стропы шли почти вертикально и не давили на верхние кромки. Это самый простой и доступный вариант — его выбирают, когда контейнеров немного или они разных размеров.
Траверса-спредер: подъём за верхние фитинги
Траверса-спредер предназначена для перемещения крупнотоннажных контейнеров по ГОСТ 18477-79 и ISO 668-88 за верхние фитинги. Подобными приспособлениями снабжают портовые краны для перегрузки контейнеров с судна на сушу, а также краны на терминалах для установки контейнеров на железнодорожные и автомобильные платформы.
Устройство

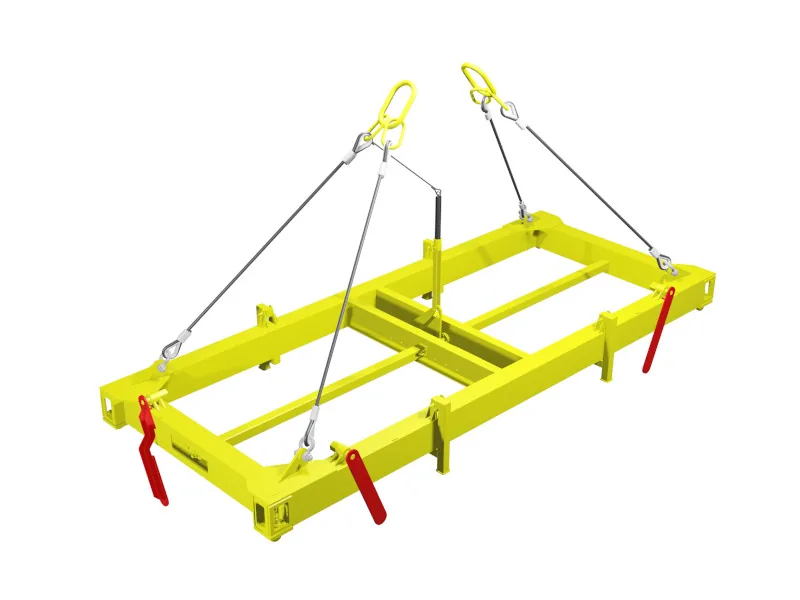

Спредер — жёсткая рамная конструкция, которая подвешивается на крюк крана двумя канатными стропами типа 2СК. Внутри рамы смонтированы захваты для фитингов и механизм их поворота. Габариты рамы соответствуют размерам контейнера, поэтому спредер работает с одним типом контейнеров, под который изготовлен, — обычно это 1АА (40 футов) или 1СС (20 футов). Зато контейнеры можно ставить практически вплотную друг к другу.
Автоматический поворот замков

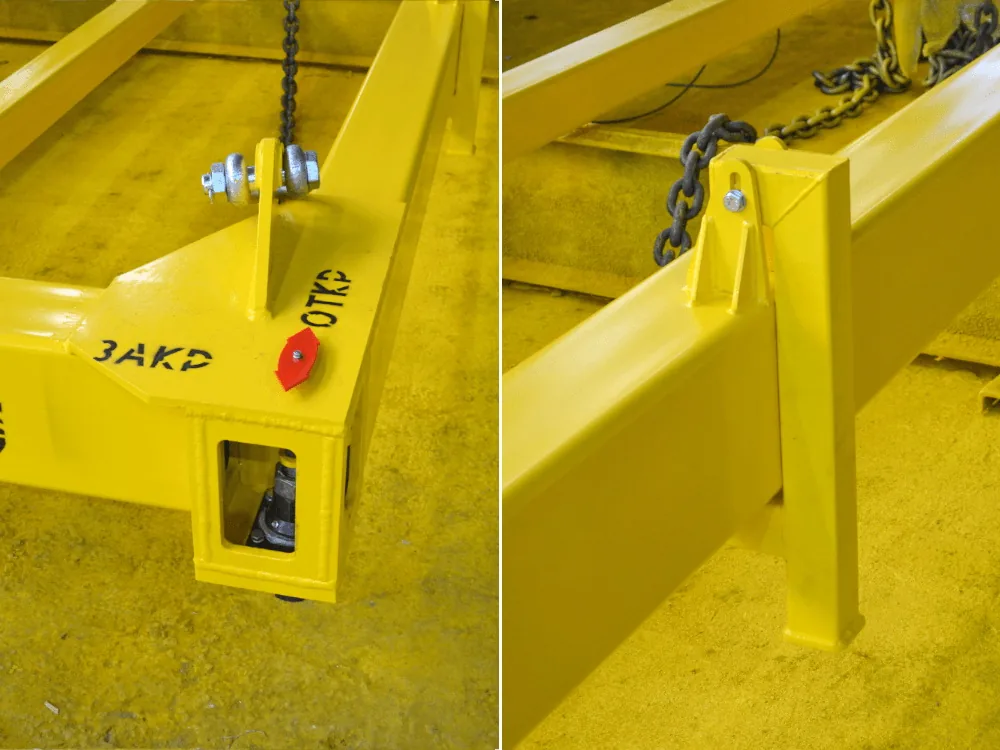

Главное преимущество спредера — работа без стропальщика. Установка и поворот замков выполняются крановщиком самостоятельно: перевод захватов из открытого положения в закрытое и обратно происходит за счёт поворота маятника при выполнении краном операций «Подъём» и «Опускание». Положение замков видно по индикатору «ЗАКР/ОТКР».
Чтобы крановщик быстро и точно установил спредер на контейнер, рама оснащена боковыми и торцевым упорами — они направляют спредер при опускании. Для удобства транспортировки и хранения сигнальные упоры могут поворачиваться, а для хранения и обслуживания предусмотрены откидывающиеся опоры. Эксплуатация спредера допускается при температуре от −40 до +60 °C.
КГП: траверса и крюки за нижние фитинги

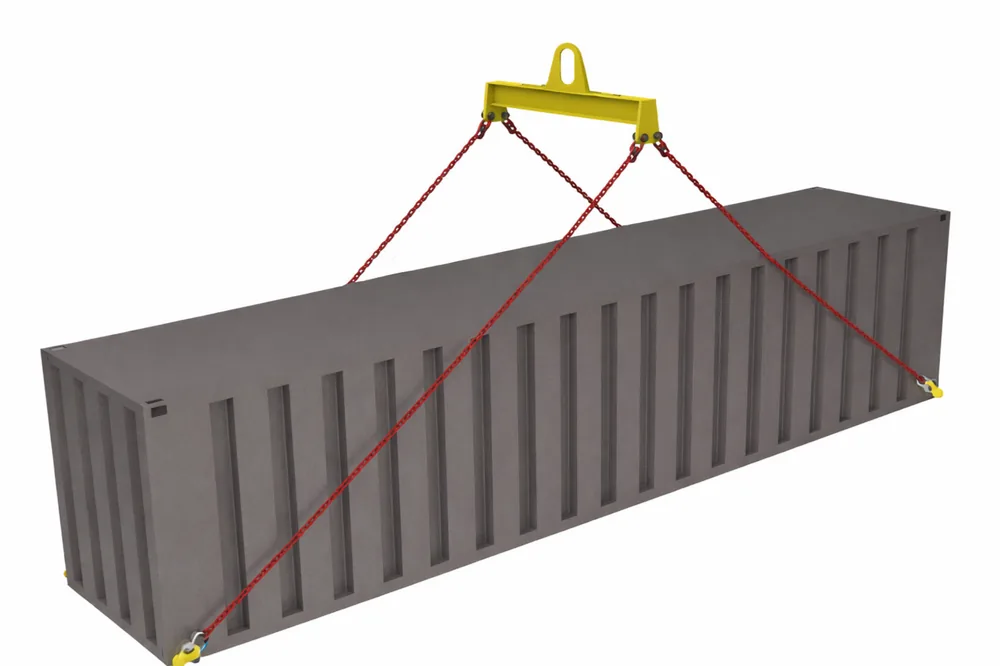

Наиболее простой способ перемещения контейнера — кран с линейной траверсой и стропами. Такой комплект значительно дешевле спредера, но требует ручной установки захватов в фитинги. В комплект грузозахватных приспособлений (КГП) входят линейная траверса, стропы (тип — на выбор заказчика) и универсальные высокопрочные захваты для фитингов. Комплекты соответствуют требованиям Международной конвенции по безопасным контейнерам (КБК) и крепятся только к нижним угловым фитингам.
Траверса для контейнеров изготавливается в двух исполнениях:
- КГП 05(01) — траверса подвешивается на крюк крана за центральную проушину. Такая траверса сохраняет полезную высоту подъёма, но имеет значительную массу.
- КГП 05(02) — траверса подвешивается на крюк с помощью стропов. Она устойчивее и легче, но полезная высота подъёма снижается.
В наименовании комплекта указывают тип контейнера — 20, 30 или 40 футов. Серийные комплекты для 20-футовых контейнеров:
| Обозначение | Г/п, т | Высота H max, мм | Подвес |
|---|---|---|---|
| КГП 05(1) 25т L=20 фут. | 25 | 5000 | За центральную проушину |
| КГП 05(1) 32т L=20 фут. | 32 | 5000 | За центральную проушину |
| КГП 05(2) 25т L=20 фут. | 25 | 6000 | На стропах |
| КГП 05(2) 32т L=20 фут. | 32 | 6000 | На стропах |
Контейнерные крюки

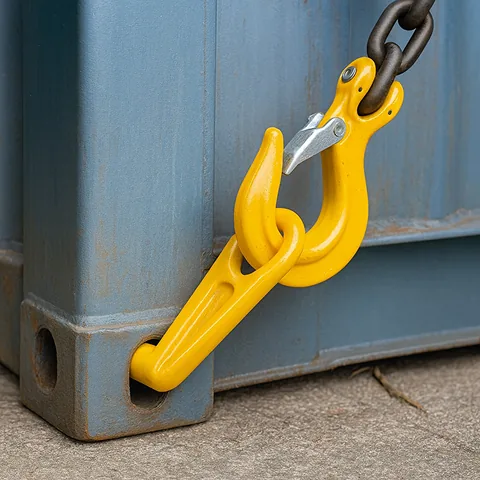

Для нижних фитингов применяют два вида крюков. «Угловой» крюк вставляется в боковое отверстие фитинга и при подъёме разворачивается так, что нагрузка передаётся под углом к стропу, наклонённому к центру. «Прямой» (универсальный) крюк работает при вертикальных стропах — с рамной траверсой над контейнером. Для верхних фитингов есть отдельные крюки-замки, которые вставляют в верхнее отверстие фитинга и поворачивают, — с ними контейнер поднимают на рамной траверсе за верх без спредера.
Грузоподъёмность «углового» крюка зависит от угла строповки α:
| Угол строповки α | Г/п крюка, т |
|---|---|
| 30° | 43,0 |
| 45° | 35,0 |
| 60° | 25,0 |
Чем больше угол, тем меньше допустимая нагрузка — именно поэтому стропы к нижним фитингам ведут через траверсу, а не собирают в одну точку на крюке крана.
Сравнение
| Параметр | Траверса-спредер | КГП с крюками |
|---|---|---|
| За что держит | Верхние фитинги | Нижние фитинги |
| Стропальщик | Не нужен — замки поворачиваются автоматически | Нужен — крюки ставят вручную |
| Типы контейнеров | Один тип (20 или 40 футов) | Комплект под тип; крюки универсальные |
| Расстановка контейнеров | Практически вплотную | Нужен зазор для стропов и крюков |
| Стоимость | Выше | Значительно ниже |
| Когда выбирать | Терминалы, порты, большой поток однотипных контейнеров | Периодическая перегрузка, разные контейнеры, склады |
Как выбрать
- Типы контейнеров. Какие контейнеры вы перегружаете — 20, 40 футов или разные. Спредер делают под один тип; если типов несколько — нужны несколько спредеров или КГП.
- Масса брутто. Грузоподъёмность приспособления должна быть не меньше максимальной массы брутто контейнера, с которым вы работаете.
- Интенсивность работы. Десятки контейнеров в смену — спредер окупится за счёт скорости и работы без стропальщика. Несколько контейнеров в неделю — КГП.
- Высота подъёма. Траверса на стропах отнимает высоту; если её мало — траверса с подвесом за центральную проушину.
- Кран. Масса контейнера плюс масса спредера или траверсы со стропами — в пределах грузоподъёмности крана; размер проушины — под крюк.
- Известны типы и максимальная масса брутто контейнеров
- Понятно, сколько контейнеров в смену нужно перегружать
- Решено, нужна ли работа без стропальщика
- Учтены масса приспособления и высота подъёма крана
Опросный лист на контейнерные крюки
Если вам нужны отдельные крюки — для своей траверсы или для замены — скачайте опросный лист. В нём три варианта: «угловой» крюк и «прямой» универсальный крюк для нижних фитингов, а также крюк для верхних фитингов.
| Что отметить или указать | Пояснение |
|---|---|
| Тип крюка | Отметьте галочкой нужный вариант: «угловой» или «прямой» для нижних фитингов, или крюк для верхних фитингов. |
| Схема строповки | Для «углового» крюка — угол строповки α: от него зависит грузоподъёмность (30° — 43 т, 45° — 35 т, 60° — 25 т). «Прямой» крюк работает с вертикальными стропами на рамной траверсе. |
| Количество | Обычно четыре крюка на контейнер; укажите, нужны ли запасные. |
| Масса контейнеров | Максимальная масса брутто — для проверки грузоподъёмности. |
| Заказчик, подпись | Название организации и реквизиты, подпись и печать — для оформления заявки. |
Для подбора спредера или КГП опросный лист не обязателен: напишите, какие контейнеры, сколько их в смену и какой кран, — подготовим предложение.
Безопасность
Спредеры и КГП изготавливаются по ТР ТС 010/2011 «О безопасности машин и оборудования»; комплекты с крюками соответствуют Международной конвенции по безопасным контейнерам. Как съёмные грузозахватные приспособления они подлежат учёту, маркировке и ежемесячному осмотру по Правилам по обеспечению промышленной безопасности грузоподъёмных кранов (постановление МЧС РБ от 22.12.2018 № 66) и правилам по охране труда.
- Поднимайте контейнер только за угловые фитинги — все четыре одновременно.
- Перед подъёмом спредером убедитесь по индикатору, что все замки закрыты; приподнимите контейнер на небольшую высоту и проверьте, что он висит ровно.
- Проверяйте фитинги контейнера: трещины, деформация отверстий — повод отказаться от подъёма.
- При работе крюками соблюдайте допустимый угол строповки и правильную ориентацию крюка в фитинге — неправильно установленный крюк может выйти из фитинга.
- Не поднимайте контейнер с массой брутто больше грузоподъёмности приспособления — проверяйте данные на табличке КБК контейнера.
Подробнее о грузоподъёмных траверсах — в статье про траверсы.
