Чем поднимать рулоны и бухты
Рулоны листовой стали (их ещё называют рулонами проката или «коилами») и бухты проволоки и катанки — основные грузы на металлобазах, в цехах продольной и поперечной резки, на заводах, где из рулона делают профнастил, трубы, штрипс или метизы. Это тяжёлые и при этом очень уязвимые грузы. Рулон массой в несколько тонн нельзя просто обвязать стропом: канат или цепь мнут кромки, на наружных витках остаются вмятины, а смятая кромка — это брак при дальнейшей резке и профилировании.
Есть и вторая проблема — положение рулона. Рулон может лежать «на образующей» (ось горизонтальна, рулон стоит на боку, как колесо) или стоять «на торце» (ось вертикальна, «на глаз»). Для каждого положения нужен свой захват:
- ось горизонтальна — рулон надевают на лапу С-образного захвата, продевая её через внутреннее отверстие;
- ось вертикальна — рулон зажимают снаружи клещевым захватом или поднимают за внутреннее отверстие распорным захватом.
Правильно подобранный захват держит рулон за внутренний диаметр или зажимает его через скруглённые площадки, не касаясь кромок, позволяет одному стропальщику застропить груз за секунды и не требует никаких обвязок.
Виды захватов
ЗРС1 — С-образный крюк с противовесом
Классический захват для рулонов в горизонтальном положении. Конструкция — С-образный крюк: нижняя опорная лапа со скруглённой площадкой продевается во внутреннее отверстие рулона, верхняя балка с проушиной висит на крюке крана, а вертикальная стойка соединяет их сбоку от рулона.

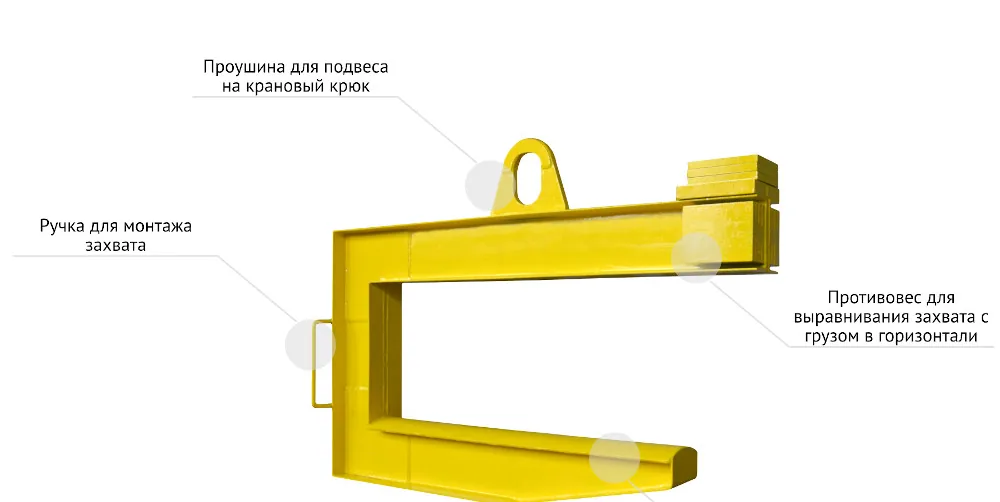

Особенность ЗРС1 — противовес, изготовленный полностью из металла. Он выравнивает захват в горизонтали как с грузом, так и без него: пустой захват висит ровно, и лапу легко завести в рулон. Захват крепится непосредственно на крюк крана, без стропов, что значительно снижает габарит по высоте. За счёт противовеса ЗРС1 тяжелее облегчённого ЗРС2, зато работает с более тяжёлыми грузами — грузоподъёмность до 36 т.
| Обозначение | Г/п, т | Длина лапы, мм | Зев, мм | Высота лапы, мм | Масса, кг |
|---|---|---|---|---|---|
| ЗРС1-2-1600 | 2 | 1600 | 546 | 144 | 215 |
| ЗРС1-5-1000 | 5 | 1000 | 560 | 224 | 252 |
| ЗРС1-10-1250 | 10 | 1250 | 655 | 224 | 557 |
| ЗРС1-15-1600 | 15 | 1600 | 660 | 314 | 1300 |
| ЗРС1-20-1300 | 20 | 1300 | 800 | 316 | 1950 |
В обозначении — грузоподъёмность и длина лапы: ЗРС1-10-1250 — захват на 10 т с лапой 1250 мм.
ЗРС2 — облегчённый С-образный захват

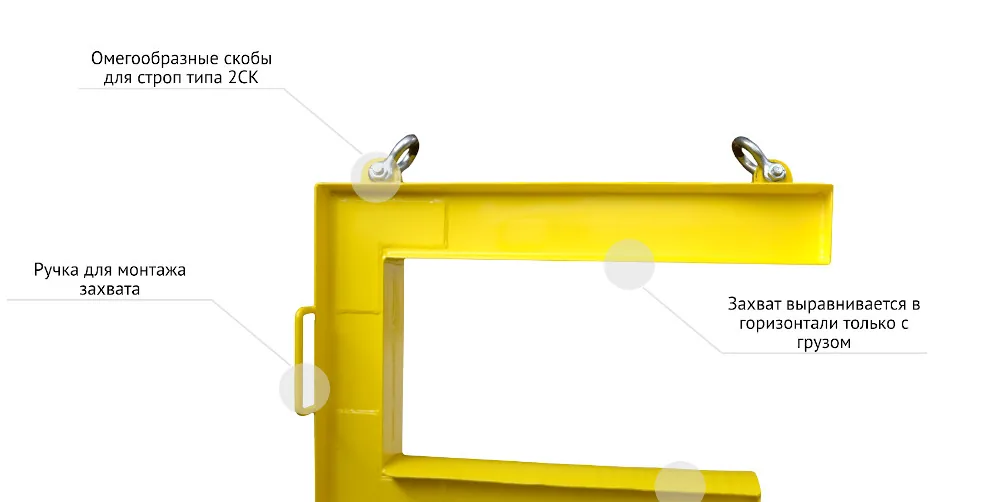

Тот же принцип С-образного крюка, но без противовеса. Вместо центральной проушины — две омегообразные скобы, захват подвешивается на двухветвевой строп типа 2СК. Конструкция заметно снижает металлоёмкость — это важно, когда масса приспособления ограничена грузоподъёмностью крана.
Плата за малый вес — захват выравнивается в горизонтали только с грузом: пустой ЗРС2 висит с наклоном. Длина лапы рассчитана на рулон определённой ширины; при работе с грузом меньшей длины обязательно наличие сквозного отверстия, чтобы лапа прошла насквозь.
| Обозначение | Г/п, т | Длина лапы, мм | Зев, мм | Высота лапы, мм | Масса, кг |
|---|---|---|---|---|---|
| ЗРС2-10-1250 | 10 | 1250 | 656 | 214 | 396 |
| ЗРС2-20,0-1600 | 20 | 1600 | 950 | 426 | 864 |
ЗВР — захват для рулонов в вертикальном положении

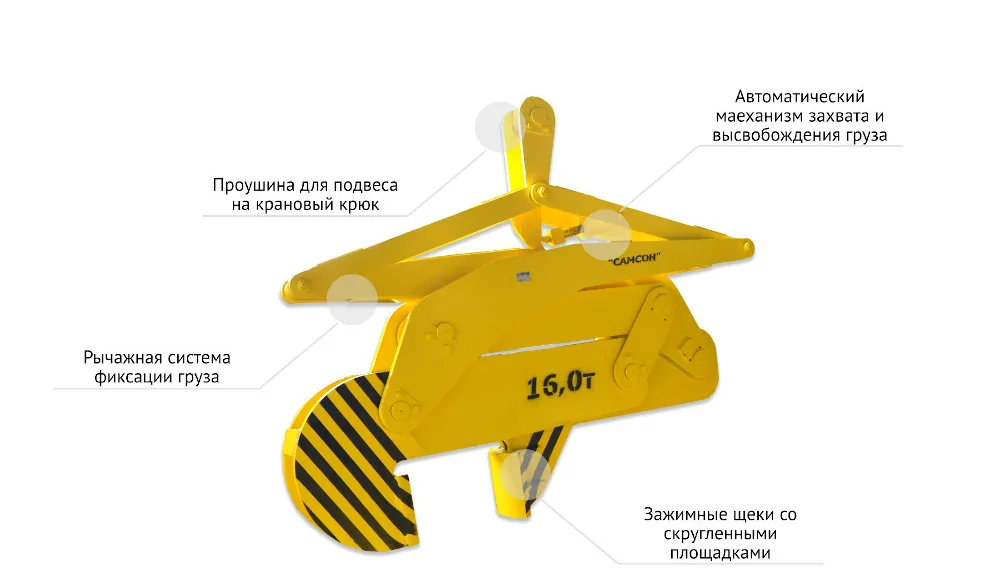

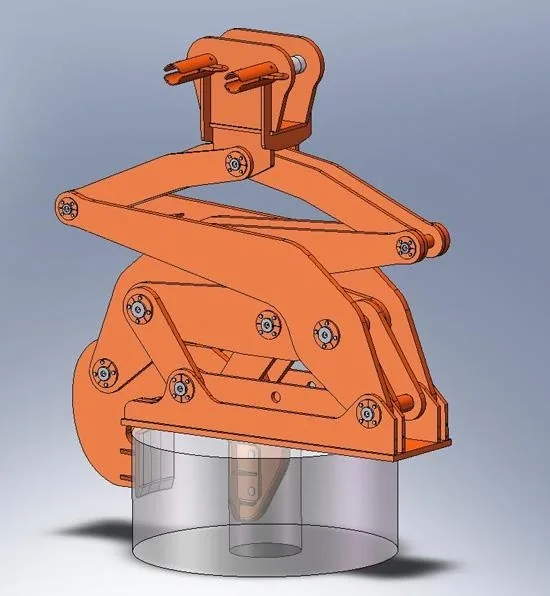

ЗВР поднимает рулоны стали, а также бетонные блоки, кольца и подобные грузы в вертикальном положении — когда рулон стоит на торце. Это рычажный фрикционно-зажимной захват: под весом груза рычажная система сводит зажимные щёки и создаёт усилие сжатия, в несколько раз превышающее вес самого груза. Чем тяжелее груз, тем сильнее он зажат.
Конструкция предусматривает автоматический захват и высвобождение груза: стропальщику не нужно подходить к рулону, чтобы раскрыть захват после установки. Зев захвата в зависимости от модели позволяет работать с грузами толщиной от 245 до 510 мм, поэтому ЗВР универсален и подходит для широкой номенклатуры грузов.
| Обозначение | Г/п, т | Толщина стенки груза, мм | Масса, кг |
|---|---|---|---|
| ЗВР-16-245-445 | 16 | 245…445 | 2726 |
| ЗВР-20-265-510 | 20 | 265…510 | 2710 |
ЗКО — клещевой захват для бухт проволоки

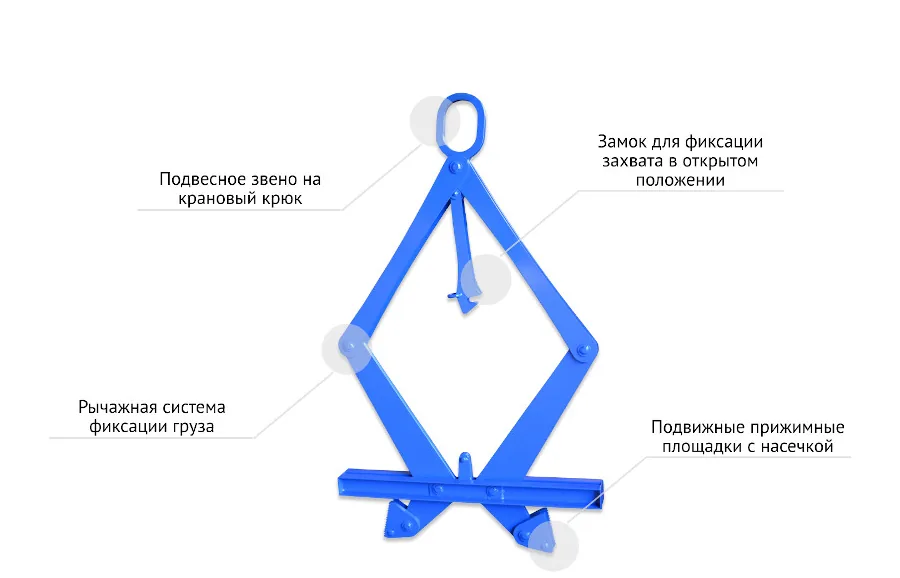

ЗКО — захват клещевого типа для грузов с отверстием диаметром 450–550 мм: бухт проволоки и катанки, небольших рулонов стали. Щёки заводятся во внутреннее отверстие бухты, и рычажная система разводит их, создавая контактное усилие, в несколько раз превышающее вес груза. Замок фиксирует захват в открытом положении, чтобы его было удобно заводить в бухту.
Щёки ЗКО выполнены из стали с рифлением (насечкой) для надёжного сцепления. Поскольку они непосредственно контактируют с грузом, возможны незначительные повреждения поверхности, поэтому захват рекомендуется для металлических грузов. Если нужно поднимать неметаллические рулоны — бумагу, текстиль, волокно, — об этом сообщают при заказе. Грузоподъёмность серийного ЗКО — 1,2 т, масса — 134 кг.
Сравнение захватов
| Захват | Положение рулона | За что держит | Г/п | Особенности |
|---|---|---|---|---|
| ЗРС1 | Ось горизонтальна | Лапа во внутреннем отверстии | до 36 т | Противовес, висит ровно без груза, подвес на крюк |
| ЗРС2 | Ось горизонтальна | Лапа во внутреннем отверстии | 10–20 т | Лёгкий, подвес на строп 2СК, ровно — только с грузом |
| ЗВР | Ось вертикальна | Зажим стенки щёками | 16–20 т | Автоматический захват и сброс, универсальный |
| ЗКО | Ось вертикальна | Распор во внутреннем отверстии 450–550 мм | 1,2 т | Для бухт проволоки, рифлёные щёки |
Как выбрать захват
- Положение рулона. Как рулоны хранятся и как их нужно подавать на линию: на образующей — ЗРС1/ЗРС2, на торце — ЗВР или ЗКО.
- Масса рулона. Грузоподъёмность захвата — не меньше массы самого тяжёлого рулона. Масса указана в сертификате на рулон.
- Внутренний диаметр d2. Лапа С-образного захвата (её высота C) должна свободно проходить во внутреннее отверстие. Для ЗКО внутренний диаметр должен попадать в диапазон 450–550 мм.
- Наружный диаметр D1. Зев захвата (B) должен быть больше разницы между наружным и внутренним радиусом, то есть рулон должен поместиться между лапой и верхней балкой.
- Ширина рулона L. Длина лапы (A) должна быть не меньше ширины самого широкого рулона, иначе часть рулона окажется на консоли без опоры.
- Масса захвата и кран. Тяжёлые захваты с противовесом весят от сотен килограммов до тонн — проверьте, что кран поднимает рулон вместе с захватом. Если масса критична — облегчённый ЗРС2.
- Защита поверхности. Для рулонов с покрытием (оцинковка, полимер) уточните про полиуретановые накладки на лапу и стойку.
- Известно положение рулона (ось горизонтальна или вертикальна)
- Известны масса, D1, d2 и L для всего спектра рулонов
- Проверена грузоподъёмность крана с учётом массы захвата
- Решено, нужны ли защитные накладки
Как заполнить опросный лист ЗРС
Для С-образных захватов есть опросный лист. Его заполняют одним из двух способов — выберите тот, для которого у вас есть данные.
| Раздел / поле | Что указать |
|---|---|
| Вариант 1. Размеры рулона | Заполните таблицу для всего спектра рулонов (до четырёх типоразмеров): масса, наружный диаметр D1, внутренний диаметр d2 и ширина L. По ним мы подберём лапу и зев — это самый надёжный способ. |
| Вариант 2. Размеры захвата | Если вы уже знаете, какой захват нужен (например, заменяете старый), отметьте тип — с противовесом (тип 1) или без противовеса (тип 2) — и укажите массу рулона, длину лапы A, зев B и высоту лапы C. При необходимости нарисуйте сечение опорной лапы P-P. |
| Крюк крана: A, B, C, обозначение | Размеры зева крюка или его обозначение по ГОСТ/DIN — проушина захвата должна свободно садиться на крюк. |
| Полиуретановые накладки | Отметьте галочками, на какие поверхности захвата нужны накладки: на лапу, стойку, торец. Накладки защищают рулоны с покрытием и кромки. |
| Дополнительные требования | Режим работы, частота подъёмов, работа на улице, нужен ли поворот рулона — всё, что важно для расчёта. |
Безопасность
Захваты для рулонов изготавливаются по ТР ТС 010/2011 «О безопасности машин и оборудования» и эксплуатируются по общим правилам для съёмных грузозахватных приспособлений: Правилам по обеспечению промышленной безопасности грузоподъёмных кранов (постановление МЧС РБ от 22.12.2018 № 66) и правилам по охране труда. Захваты осматривают в процессе эксплуатации ежемесячно, на них должна быть бирка или клеймо с инвентарным номером, грузоподъёмностью и датой испытания.
- Заводите лапу С-образного захвата в рулон на всю длину: рулон должен лежать на лапе целиком, ближе к стойке.
- У ЗРС2 не начинайте перемещение, пока захват с грузом не выровнялся.
- Для фрикционных захватов ЗВР и ЗКО следите за состоянием щёк: изношенные или замасленные щёки снижают сцепление.
- Не поднимайте захватом грузы с обвязкой, которая может порваться и раскрыть рулон, — проверяйте упаковочные ленты.
