Захваты для бетонных изделий и плит перекрытия

Почему плиты и ЖБИ поднимают захватами

Железобетонные изделия — плиты перекрытия, фундаментные блоки, кольца колодцев, бордюрный камень, лестничные марши — самый массовый груз на стройке и на заводе ЖБИ. Часть из них имеет монтажные петли, и их поднимают обычными стропами. Но всё больше изделий выпускается без петель: пустотные плиты безопалубочного формования, блоки, бордюр, кольца. Петли мешают складированию, их нужно срезать после монтажа, а у плит, нарезанных из бесконечной ленты, их просто негде заложить.

Для таких изделий применяют специальные захваты. Они держат груз за технологические отверстия, буртики или за счёт трения, а многие модели позволяют расстроповку без участия стропальщика: захват сам освобождает груз после опускания. Это ускоряет монтаж и убирает человека с перекрытия и из-под груза в самый опасный момент.

В этой статье разберём подъём плит перекрытия — КГП с траверсой, траверсу с захватами за буртик и захват ЗПП, — а затем захваты для остальных железобетонных изделий.

Захваты полезны не только на монтаже. На заводе ЖБИ и на складе готовой продукции они ускоряют перекладку изделий из формовочного цеха на склад и погрузку на транспорт: строповка занимает секунды, а изделия можно складировать плотнее, потому что не нужно оставлять место для рук стропальщика и петель.

Подъём плит перекрытия

КГП — траверса с автоматическими захватами ЗЖБП

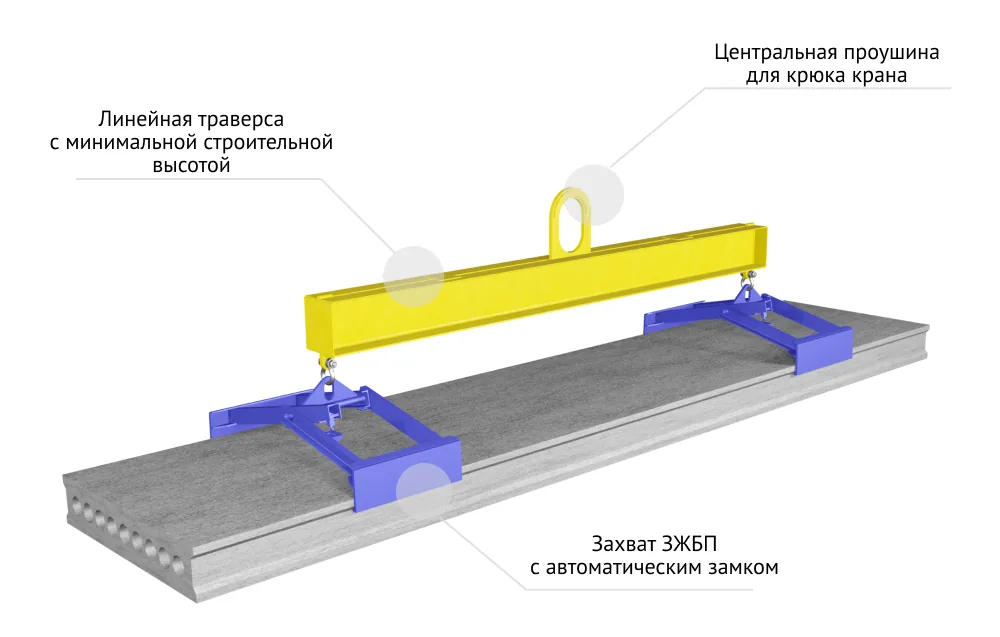

Комплект грузозахватных приспособлений (КГП) для плит перекрытия предназначен для подъёма и перемещения железобетонных плит длиной до 12 метров — как при складировании, так и при монтаже на объекте. В комплект входят линейная траверса и автоматические захваты модели ЗЖБП. Траверса крепится к крюку крана за центральную проушину или через двухветвевой строп 2СК, в зависимости от модели; она выполнена из швеллеров, усиленных накладками из листа.

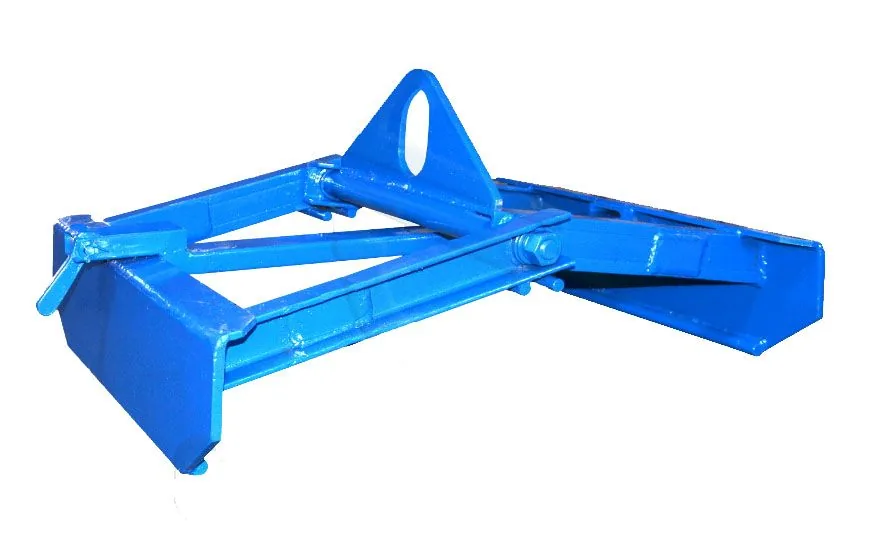

Захват ЗЖБП — приспособление клещевого типа с автоматическим замком. Плиту он берёт за буртик или другие выступающие элементы. Управляет захватом крановщик: замок переводится в открытое или закрытое положение в момент полного опускания захвата на плиту. Опустил на плиту — захват взвёлся, поднял — плита зажата; опустил плиту на место — замок открылся, захват можно поднимать пустым.

Отдельно захват ЗЖБП допускается использовать для подъёма плит длиной до 3 м. При работе парой захватов обязательно нужна траверса, а пару захватов на стропе 2СК использовать не рекомендуется: наклонные ветви будут выворачивать захваты.

Траверса для плит перекрытия с захватами за буртик

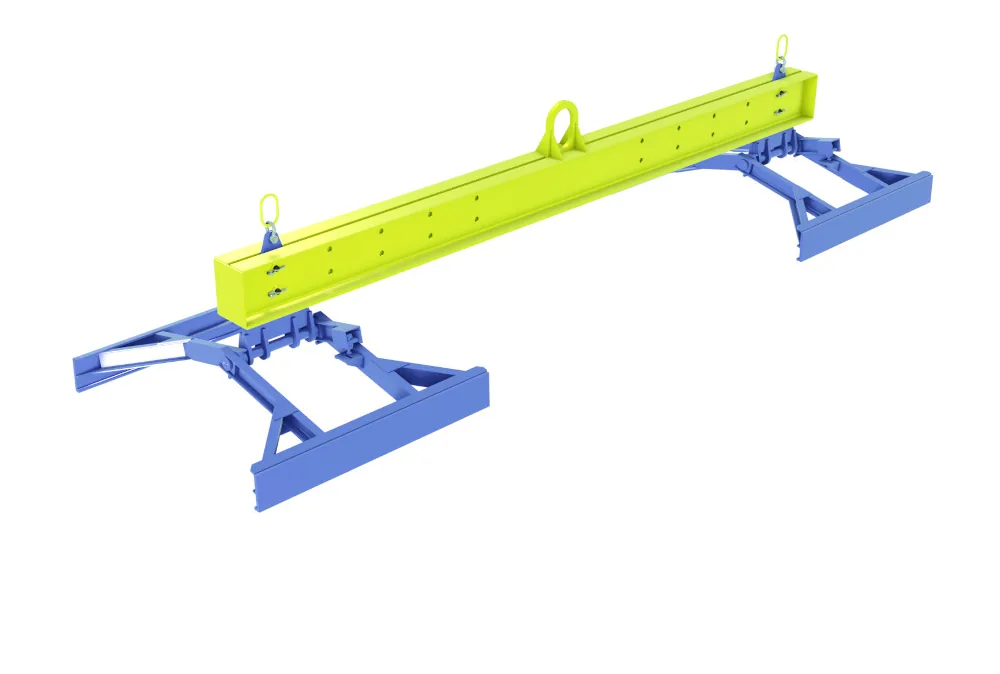

Траверса для плит перекрытия поставляется с навесным оборудованием и рассчитана на плиты длиной до 12 метров. В её состав входят балка и два траверсных захвата клещевого типа с автоматическим замком. Траверса линейная, с проушиной в центре для крюка крана.

Главная особенность — регулируемое расстояние между захватами: от 2 до 6 метров с шагом 1 метр. Захваты фиксируются на балке штырём с быстросъёмным шплинтом, поэтому одной траверсой работают с плитами разной длины. При подъёме захват берёт плиту за буртик, автоматический замок позволяет обойтись без стропальщика при расстроповке. Захваты работают только в составе траверсы и могут поставляться отдельно как ЗИП.

Захват ЗПП — за технологические отверстия

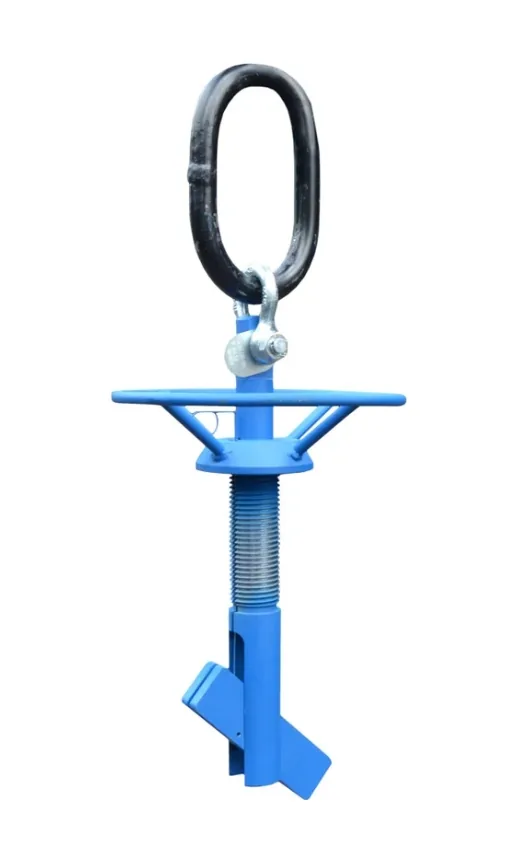

ЗПП применяют, когда в плите есть технологические отверстия — их диаметр должен быть более 55 мм. Захват коромыслового типа: стержень с поворотным коромыслом опускают в отверстие, коромысло поворачивают специальной тягой перпендикулярно оси захвата так, чтобы оно оказалось под плитой, и закручивают винтовой фиксатор до упора в плиту. После монтажа захвата коромысло не должно поворачиваться.

Захват рассчитан на плиты толщиной от 100 до 150 мм, грузоподъёмность одного захвата — 2,5 т, масса — около 12,5 кг. Плиту поднимают не менее чем четырьмя захватами на стропе типа 4СК или на траверсной подвеске; угол ветви стропа от вертикали — не более 45°. Для крепления плиты более чем за четыре точки рекомендуются стропы с уравнительными блоками. ЗПП подходит для плит большинства типоразмеров и не требует буртиков на плите.

КГП, траверса или ЗПП: сравнение

Захваты для других ЖБИ

Фундаментные и стеновые блоки — ЗББ

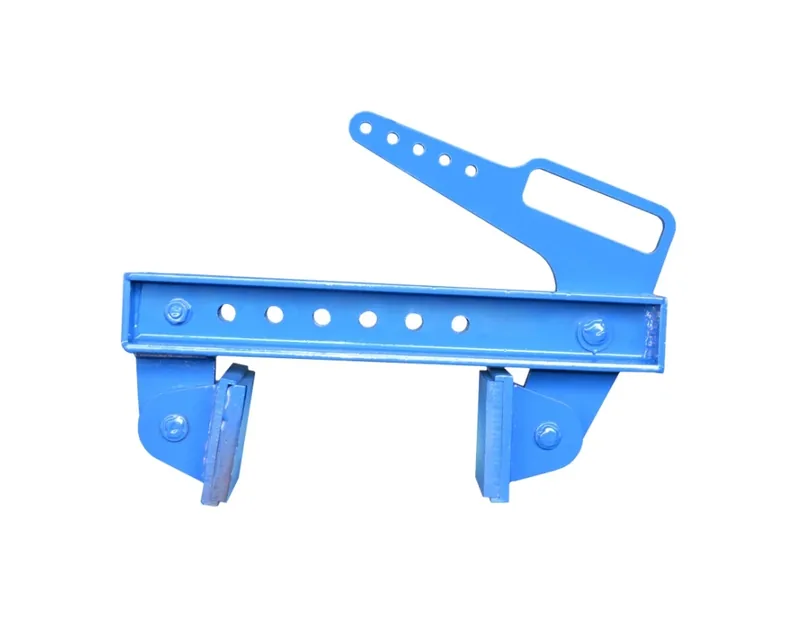

Захват ЗББ — клещевой захват для подъёма блоков ФБС и других изделий из бетона. Зажимные щёки снабжены полиуретановыми накладками, которые исключают повреждение груза. Регулируемый зев позволяет работать с блоками шириной до 240 мм. Захват используют самостоятельно или парой на траверсе.

Бетонные кольца — ЗБКВ и ЗБКо

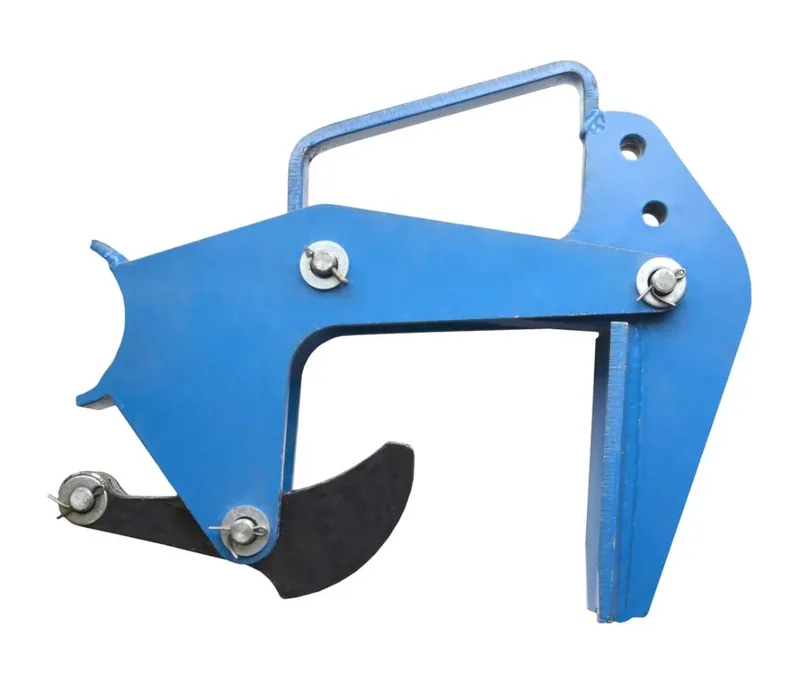

Кольца колодцев поднимают в вертикальном положении фрикционными захватами, которые держат стенку кольца под собственным весом груза. ЗБКВ — жёсткая рамная конструкция с подвижным эксцентриком и переставной прижимной лапой, для стенок толщиной до 130 мм. ЗБКо работает со стенками от 80 до 140 мм и позволяет использовать цепи разного калибра, что удобно при оперативной замене стропа.

Для подъёма кольца рекомендуется не менее трёх захватов на трёхветвевом цепном стропе 3СЦ; для армированных колец допускается два захвата на стропе 2СЦ.

Бордюрный камень — семейство ЗКБ

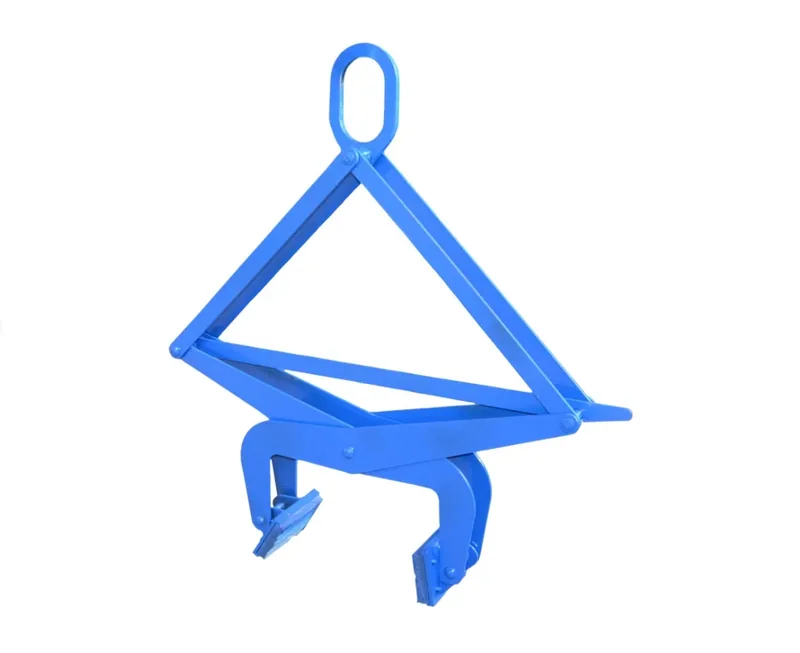

• ЗКБ — базовый клещевой захват для бордюра и блоков. Резиновые накладки на щеках улучшают сцепление и защищают поверхность; по заказу щёки делают с рифлением. Работает самостоятельно или парой на траверсе.
• ЗКБс — берёт бордюр за торцевые кромки, поэтому блоки можно ставить вплотную друг к другу: удобно для складирования и укладки на поддон. Длина груза — до 1060 мм, грузоподъёмность — до 0,5 т, накладки полиуретановые.
• ЗКБу — самый универсальный: переставные прижимные лапы регулируют зев, а подвижная проушина на текстильной ленте смещается в центр тяжести, сохраняя груз горизонтальным.
• Ручной ЗКБ — для переноски бордюра вдвоём; зажимает за боковые грани, торцы свободны, поэтому бордюр устанавливают стык в стык.

Лестничные марши — ЗЛМ

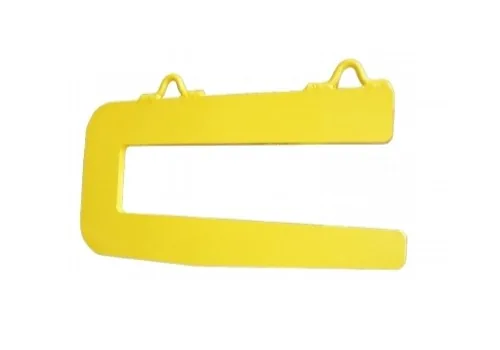

Лестничный марш сложно застропить из-за его формы. ЗЛМ — С-образный крюк, длина несущего элемента которого подбирается по ширине марша, чтобы марш можно было установить вплотную к стеновой панели. Пару захватов комплектуют стропами 4СК и 1СК, длины которых подобраны так, чтобы марш висел под проектным углом установки.

Замок Смаля и захват для опалубки

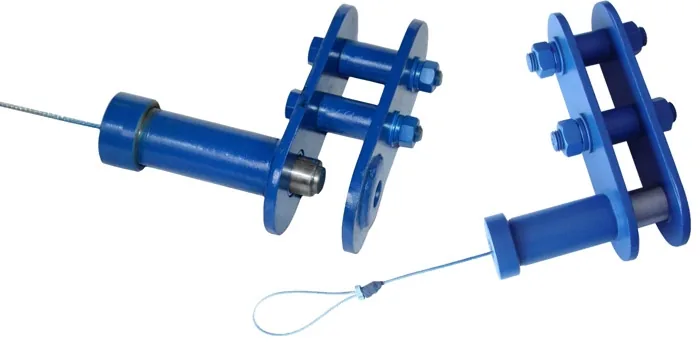

Замок Смаля — штыревой механизм, который ставят на конец стропа. Груз стропят обвязкой «на удавку» или за технологические отверстия и проушины, а расстроповка выполняется дистанционно: подвижный штырь вытягивают оттяжкой. Это удобно в стеснённых и труднодоступных местах, например на высоте. Захват для опалубки ЗО работает на стропе 2СК с отдельными элементами и щитами опалубки; выпускается грузоподъёмностью 1,0; 1,5; 3,0 и 4,0 т.

Как выбрать захват

1. Тип изделия и его конструкция. Есть ли у плиты буртик, технологические отверстия, петли; какая толщина стенки у кольца; ширина блока; длина бордюра.
2. Масса и размеры. Массу берут из рабочей документации или маркировки изделия. Для плит важны длина (одиночный захват — до 3 м, траверса — до 12 м) и толщина (для ЗПП — 100–150 мм).
3. Где работаете. На монтаже важна автоматическая расстроповка и минимальная строительная высота траверсы. На складе — скорость и возможность ставить изделия вплотную.
4. Разнообразие изделий. Если длина плит меняется — траверса с переставными захватами; если бордюр разный — ЗКБу.
5. Кран. Масса изделия плюс масса траверсы и захватов — в пределах грузоподъёмности крана на нужном вылете; проушина траверсы — под крюк крана.

• Известны тип изделия, масса и размеры
• Понятно, за что держать: буртик, отверстия, стенка, грани
• Решено, нужна ли автоматическая расстроповка
• Учтена масса приспособления в нагрузке на кран

Типичные ошибки

• Захват под одну серию плит, а на объекте — другая. Плиты разных производителей отличаются формой буртика, толщиной и шагом пустот. Перед заказом уточните, какие плиты будут на объекте, и пришлите их чертёж или фото торца.
• ЗПП в отверстие меньше 55 мм. Захват не войдёт или войдёт с перекосом; коромысло не провернётся под плитой. Диаметр отверстий проверяют заранее.
• Пара захватов на обычном стропе. Кажется, что траверса — лишняя покупка, но без неё ветви стропа наклонены, захваты выворачивает и нагружает сверх расчёта.
• Не учтена строительная высота траверсы. На монтаже верхних этажей важен каждый метр подъёма крюка. В КГП используется траверса с минимальной строительной высотой — проверьте, что кран поднимет плиту над уже смонтированными конструкциями.
• Фрикционный захват «на вырост». Захват для колец или блоков, рассчитанный на большую толщину, плохо держит тонкостенные изделия: щёки не создают нужного усилия.

Безопасность

Захваты изготавливаются по ТР ТС 010/2011 «О безопасности машин и оборудования». Каждый захват перед выпуском испытывают статической нагрузкой — например, ЗПП грузоподъёмностью 2,5 т испытывается нагрузкой 3,125 т, что отражено в паспорте. При эксплуатации действуют Правила по обеспечению промышленной безопасности грузоподъёмных кранов (постановление МЧС РБ от 22.12.2018 № 66) и правила по охране труда: захваты ставят на учёт, маркируют и осматривают ежемесячно, а в строительстве крюки грузозахватных средств должны иметь предохранительные замыкающие устройства.

• Поднимать груз можно только тогда, когда он надёжно закреплён. Для ЗПП: коромысло повёрнуто поперёк и находится под плитой, винтовой фиксатор закручен до упора.
• Не допускайте рывков и ударов при работе захватом.
• Нельзя захватом вытаскивать изделие, зажатое другими предметами, — например, плиту из-под соседней в штабеле.
• Фрикционные захваты (для колец, блоков, бордюра) работают только с изделиями, толщина которых попадает в их диапазон; щёки и накладки должны быть чистыми и неизношенными.
• Не используйте захваты в агрессивной среде, вызывающей коррозию.

Паспорт захвата ЗПП

Каждый захват поставляется с паспортом. В нём указаны грузоподъёмность, масса, испытательная нагрузка, размеры, условия эксплуатации (от −40 до +60 °C), правила строповки и браковки. Образец паспорта захвата ЗПП:
