Почему сэндвич-панели нельзя поднимать стропами
Сэндвич-панель — это два тонких профилированных стальных листа и утеплитель между ними: минеральная вата, пенополистирол или пенополиуретан. Панели лёгкие для своей площади, быстро монтируются и стали стандартом для складов, цехов, ангаров, торговых и сельскохозяйственных зданий. Но при подъёме у них есть три особенности, которые делают обычные стропы плохим решением.
- Нет точек строповки. У панели нет петель, проушин и технологических отверстий — зацепиться не за что.
- Мягкая облицовка. Стальной лист толщиной в доли миллиметра легко мнётся. Строп, пропущенный под панель, оставляет вмятины на кромке и замке, а повреждённый замок потом не обеспечит плотного стыка — появятся мостики холода и протечки.
- Длина при малой жёсткости. Панели бывают длиной 6, 8, 12 метров. Подвешенная за две точки длинная панель прогибается, а при наклонных стропах её ещё и сжимает вдоль оси.
Поэтому для монтажа сэндвич-панелей используют специальные захваты, которые держат панель за кромку или за замок через мягкие накладки, не деформируя облицовку, и позволяют подать панель прямо в проектное положение — вплотную к ригелю или соседней панели.
Виды захватов для сэндвич-панелей
Захваты различаются по принципу работы и по тому, как поднимается панель: вертикально (стеновые панели при вертикальной раскладке), горизонтально «плашмя» (кровельные панели) или за замок (стеновые панели при горизонтальной раскладке).

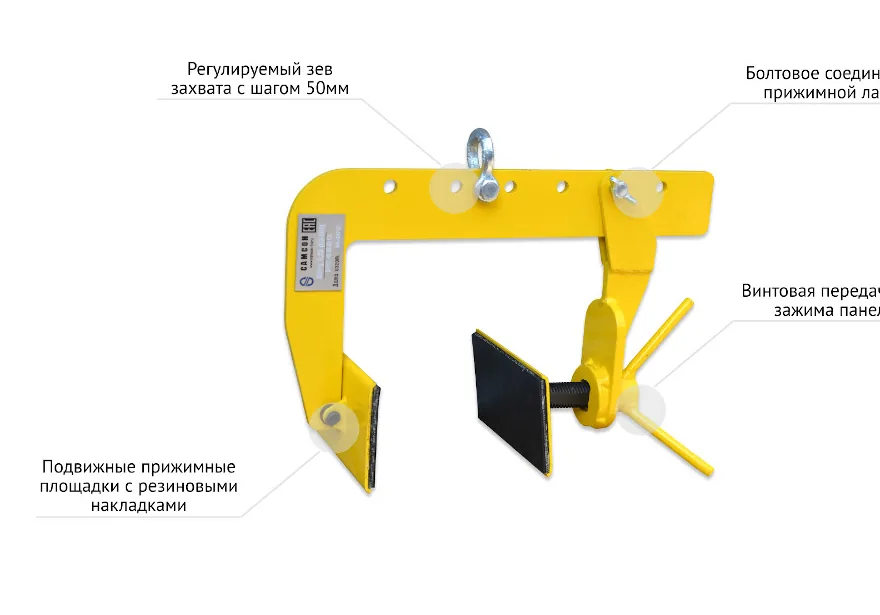

ЗСТу — универсальный захват-струбцина
Конструкция основана на схеме струбцины: панель зажимается между неподвижной губкой и прижимной площадкой, которую поджимает винт. Это позволяет регулировать усилие сжатия под конкретную панель. Обе прижимные площадки имеют резиновые накладки, предохраняющие облицовку от повреждений.
Прижимная лапка переставная: её крепят болтом в одно из отверстий на верхней балке с шагом 50 мм, и зев захвата перестраивается под толщину панели от 50 до 250 мм — практически весь размерный ряд сэндвич-панелей. Захват держит панель за торец и позволяет установить её максимально близко к несущей конструкции.
Так как для перестановки лапки нужно открутить болт, ЗСТу удобнее всего при продолжительной работе с панелями одной толщины: настроили один раз — и монтируете весь объём.
| Обозначение | Г/п, т | Толщина панели, мм | Масса, кг |
|---|---|---|---|
| ЗСТу-0,25-50-250 | 0,25 | 50…250 | 4,8 |
| ЗСТу-0,5-30-280 | 0,5 | 30…280 | 10,0 |

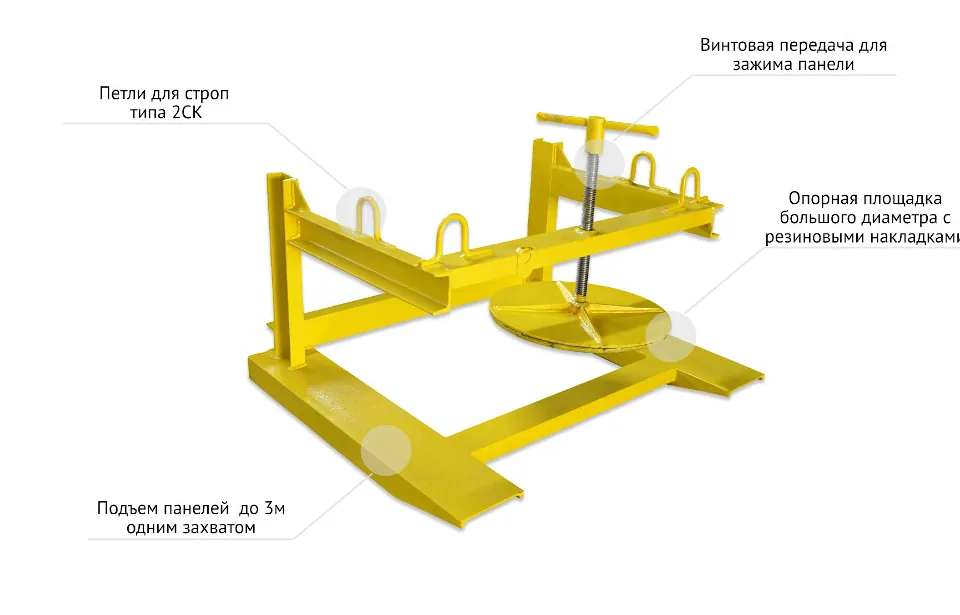

ЗСТк — захват для кровельных панелей
Кровельные панели поднимают на крышу в горизонтальном положении. Захват ЗСТк — это рама с нижними лапами, которые заводятся под панель, и опорной площадкой большого диаметра с резиновыми накладками, прижимающей панель сверху винтовой передачей. Большая площадь прижима распределяет усилие и не продавливает профилированный лист.
Захват подвешивается на крюк крана двухветвевым стропом (например, 2СК) за петли на раме. Монтировать его нужно в точке, максимально близкой к центру тяжести панели. Одним захватом поднимают панели длиной до 3 м; для более длинных используют пару захватов с подвесом на траверсе.
| Обозначение | Г/п, т | Толщина панели, мм | Масса, кг |
|---|---|---|---|
| ЗСТк-0,5-45-310 | 0,5 | 45…310 | 70 |

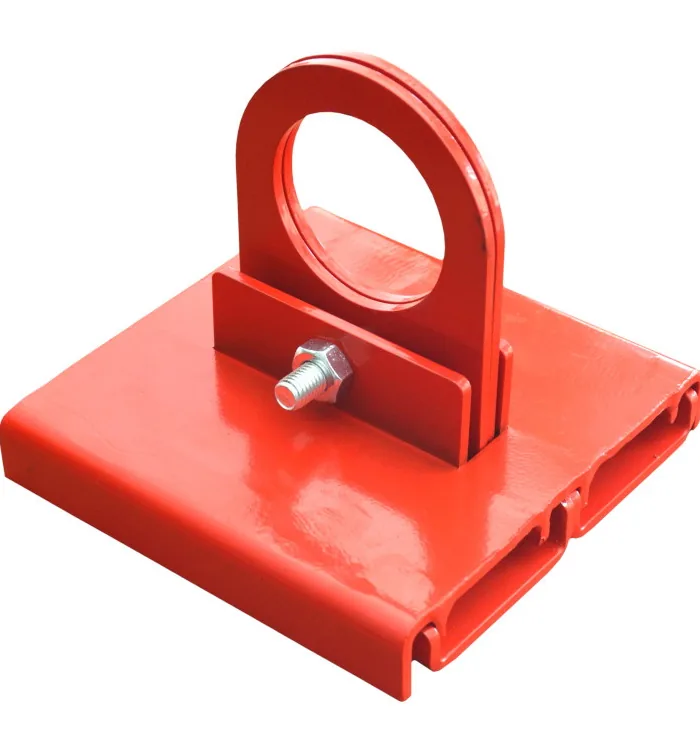

ЗПт — захват за замок панели
ЗПт применяют при монтаже стеновых панелей с минераловатным или пенопластовым наполнителем при горизонтальной раскладке. Захват состоит из двух зацепов и прижимной крышки с проушиной. Зацепы вставляются в замковую часть панели (типа Z-Lock), сверху их фиксирует крышка, а от раскрытия всё стягивается болтом.
Главное преимущество ЗПт — после установки он не выступает за габариты панели. Панель можно подать вплотную к уже смонтированной, не мешая стыковке. Захват подбирается по толщине панели — он должен точно сесть в замок. Для подъёма используют не менее двух захватов, а для длинных панелей — траверсу.
| Обозначение | Г/п, т | Толщина панели, мм | Масса, кг |
|---|---|---|---|
| ЗПт-0,16-80 | 0,16 | 80 | 2,2 |
| ЗПт-0,16-100 | 0,16 | 100 | 2,2 |
| ЗПт-0,16-120 | 0,16 | 120 | 2,2 |
| ЗПт-0,16-150 | 0,16 | 150 | 2,4 |
| ЗПт-0,16-200 | 0,16 | 200 | 2,9 |
Комплект с траверсой для длинных панелей
Стеновые панели длиной 6–12 м поднимать одним захватом нельзя: панель прогнётся, а захват будет нагружен неравномерно. Для таких панелей выпускается комплект грузозахватных приспособлений (КГП): траверса и пара захватов ЗСТу, подвешенных к ней на стропах. Комплект позволяет кантовать, поднимать и перемещать мягкие панели толщиной от 50 до 250 мм и длиной до 12 метров к месту складирования или монтажа.
Траверса решает две задачи. Во-первых, подвески идут вертикально, поэтому захваты не «выворачиваются» — нагрузка действует строго вдоль их оси. Во-вторых, нагрузка равномерно распределяется между двумя точками. Если же подвесить два захвата на обычный двухветвевой строп, ветви отклонятся от вертикали, и нагрузка на каждый захват значительно возрастёт, а сам захват будет стремиться провернуться на кромке панели. Поэтому работать захватами для сэндвич-панелей без траверсы не рекомендуется.
| Г/п, т | Длина траверсы L, мм | Высота H, мм | Толщина панели, мм | Масса комплекта, кг |
|---|---|---|---|---|
| 0,5 | 2000 | 1900 | 50…250 | 39 |
| 0,5 | 3000 | 2400 | 50…250 | 48 |
| 0,5 | 4000 | 2900 | 50…250 | 55 |
| 0,5 | 5000 | 3400 | 50…250 | 60 |
| 0,5 | 6000 | 3900 | 50…250 | 57 |
Подробнее о том, как устроены и выбираются траверсы, — в статье про грузоподъёмные траверсы.
Сравнение захватов
| Захват | Панели | Положение при подъёме | Толщина, мм | Особенности |
|---|---|---|---|---|
| ЗСТу | Стеновые | Вертикально, за торец | 30…280 | Струбцина, регулируемый зев |
| ЗСТк | Кровельные | Горизонтально | 45…310 | Большая прижимная площадка, строп 2СК, до 3 м одним захватом |
| ЗПт | Стеновые, горизонтальная раскладка | За замок Z-Lock | 80…200 | Не выступает за габариты панели, минимум 2 шт. |
| КГП (траверса + 2 ЗСТу) | Длинные стеновые | Вертикально, за торец | 50…250 | Панели до 12 м, без выворачивания захватов |
Как выбрать захват
- Тип панели и раскладка. Кровельные панели — ЗСТк. Стеновые при вертикальной раскладке — ЗСТу или комплект с траверсой. Стеновые при горизонтальной раскладке с замком Z-Lock — ЗПт.
- Толщина панели. Она должна попадать в диапазон захвата. Для ЗПт захват подбирается под конкретную толщину.
- Длина и масса панели. Массу панели берут из каталога производителя (она зависит от толщины, утеплителя и длины). Короткие панели поднимают одним захватом, длинные — парой захватов на траверсе. Грузоподъёмность должна быть не меньше массы самой тяжёлой панели.
- Объём монтажа. При больших объёмах одной толщины ЗСТу настраивают один раз; если толщины часто меняются, учитывайте время на перестановку лапки.
- Условия монтажа. Если панель нужно подать вплотную к соседней, выбирайте захват, который не выступает за габариты (ЗПт) или держит за торец (ЗСТу).
- Известны тип панели (стеновая или кровельная) и способ раскладки
- Известны толщина, длина и масса панели
- Понятно, нужна ли траверса (длина больше 3 м)
- Учтена масса захватов и траверсы в нагрузке на кран
Порядок монтажа панелей
Монтаж ведётся по ППР и рекомендациям производителя панелей. Типовая последовательность для стеновой панели с захватами-струбцинами:
- Панель снимают с пачки, не волоча по соседним панелям, — защитная плёнка и облицовка легко царапаются.
- Захваты устанавливают на торец панели симметрично относительно центра тяжести, зажимают винтом до плотного прилегания резиновых накладок. Перетягивать винт не нужно: облицовка должна остаться без вмятин.
- Панель приподнимают на небольшую высоту и проверяют, что она висит ровно и захваты не проскальзывают.
- Панель подают к месту установки, придерживая оттяжками, стыкуют замок с ранее смонтированной панелью и крепят к каркасу.
- Захваты снимают только после закрепления панели самонарезающими винтами.
Разгрузка пачек панелей
Захваты из этой статьи рассчитаны на одну панель. Пачки панелей, которые приходят с завода на поддонах или пенопластовых подкладках, разгружают иначе: текстильными ленточными стропами через траверсу, с защитой кромок пачки жёсткими прокладками. Металлические цепи и канаты по пачке без прокладок не пропускают — они продавливают облицовку верхних и нижних панелей. Длинные пачки поднимают только с траверсой, чтобы пачка не прогибалась.
На объекте пачки складируют на ровном основании на подкладках, не допуская прогиба, и снимают с пачки по одной панели уже захватами — так облицовка и замки доходят до монтажа без повреждений.
Безопасность
Захваты для сэндвич-панелей изготавливаются по ТР ТС 010/2011 «О безопасности машин и оборудования». Как и все съёмные грузозахватные приспособления, они подлежат учёту, маркировке и периодическому осмотру по Правилам по обеспечению промышленной безопасности грузоподъёмных кранов (постановление МЧС РБ от 22.12.2018 № 66) и правилам по охране труда; захваты осматривают ежемесячно.
- Проверяйте резиновые накладки: изношенная или отслоившаяся резина снижает трение и царапает облицовку.
- Проверяйте винт и резьбу — износ резьбы не даст создать нужное усилие зажима.
- У ЗСТу проверяйте затяжку болта прижимной лапы, у ЗПт — болт, стягивающий зацепы.
